Contoh Makalah Topologi jaringan komputer

Contoh Makalah Topologi jaringan komputer - berikut ini adalah makalah tentang topologi jaringan komputer silahkan saja di comot dan semoga bermanfaat ya sobat

BAB I

PENDAHULUAN

1.1.    LATAR BELAKANG

Teknologi komputer sangat diperlukan dalam membantu meningkatkan kinerja suatu perusahaan dewasa ini. Tahun demi tahun orang mulai menggunakan komputer yang saat ini dikenal dengan Personal Computer (PC). Asal mulanya Personal Computer digunakan oleh masing-masing orang dan berdiri sendiri (stand alone). Komputer-komputer tersebut tidak terhubung satu sama lainnya. Namun orang kemudian berpikir bahwa pengolahan data yang bersifat stand alone tersebut di rasa sangat lambat dan tidak efisien. Untuk PC stand alone, program aplikasi harus dimuat ke masing-masing PC, dan prosesnya harus berpindah-pindah PC. Untuk meningkatkan efisiensi dan meminimalisir waktu yang dibutuhkan maka diciptakan suatu jaringan yang saat ini dikenal dengan nama jaringan komputer. Jaringan ini disusun berdasarkan beberapa metode yang dikenal dengan topologi jaringan. Diantaranya ada yang dikenal dengan star network atau jaringan bintang dan masih banyak lagi yang lainnya. Untuk mengetahui lebih dalam lagi, dalam paper akan dijelaskan mengenai jenis-jenis topologi jaringan, kekurangan-kekurangannya beserta cara penanganannya.

1.2.    TUJUAN

Berdasarkan latar belakang di atas, tulisan ini bertujuan untuk mengetahui tentang jenis-jenis topologi jaringan beserta kekurangan dan kelebihannya.

1.3.    LINGKUP MASALAH

Masalah jenis-jenis topologi jaringan dipandang relatif luas. Dalam tulisan ini hanya lebih menekankan pada topologi fisik dan logik.

BAB II

PEMBAHASAN

2.1.    PENGERTIAN TOPOLOGI JARINGAN

Topologi Jaringan adalah struktur dari suatu jaringan, bagaimana jaringan tersebut didesain, khususnya hubungan fisik dan lojik antar simpu-simpul. Local Area Network (LAN) adalah salah satu contoh dari sebuah jaringan yang menunjukkan topologi fisik dan lojik sekaligus. Suatu simpul dalam LAN akan mempunyai satu atau lebih hubungan dengan satu atau lebih simpul di dalam jaringan dan pengaturan hubungan-hubungan dan simpul-simpul ini dapat dibuat dalam bentuk graf yang berbentuk geometris yang dapat menentukan topologi fisik dalam suatu jaringan.

2.2.    JENIS TOPOLOGI JARINGAN

Berdasarkan fungsinya topologi jaringan dibagi menjadi dua yaitu topologi fisik jaringan dan topologi logik.

2.2.1 Topologi Fisik (Physical Topology).

Topologi ini menjelaskan hubungan perkabelan dan lokasi node atau workstation. Berikut adalah pembagian dari topologi fisik.

2.2.1.1 Topologi Bus (Bus Topology).

Topologi ini menggunakan satu segment (panjang kabel) backbone, yaitu yang menyambungkan semua host secara langsung. Apabila komunikasinya dua arah di sepanjang ring, maka jarak maksimum antara dua simpul pada ring dengan n simpul adalah n/2. Topologi ini cocok untuk jumlah prosesor yang relatif sedikit dengan komunikasi data minimal.

Gambar 2.1 Gambar Topologi Bus

Pada topologi Bus, kedua unjung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel. Linear Bus: Layout ini termasuk layout yang umum. Satu kabel utama menghubungkan tiap simpul, ke saluran tunggal komputer yang mengaksesnya ujung dengan ujung. Masing-masing simpul dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung kabel, yang masing-masing hanya terhubung ke satu simpul lainnya. Topologi ini seringkali dijumpai pada sistem client/server, dimana salah satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian data dan biasanya tidak digunakan untuk pemrosesan informasi.

Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan. Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node).

Berikut adalah ciri-ciri dari topologi bus :

1.    Teknologi lama, dihubungkan dengan satu kabel dalam satu baris

2.    Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer

3.   Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena hanya bisa digunakan oleh satu komputer

4.    Kabel “cut” dan digunakan konektor BNC tipe T

5.    Diujung kabel dipasang 50 ohm konektor

6.    Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain

7.    Susah melakukan pelacakan masalah

8.    Discontinue Support.

a.    Keuntungan topologi bus:

v    Hemat kabel.

v    Layout kabel sederhana.

v    Mudah dikembangkan.

b.    Kerugian topologi bus:

v Deteksi dan isolasi kesalahan sangat kecil.

v Kepadatan lalu lintas.

v Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.

v Diperlukan repeater untuk jarak jauh.

2.2.1.2 Topologi Cincin (Ring Topology)

Topologi ini menghubungkan satu host ke host setelah dan sebelumnya. Secara fisik jaringan ini berbentuk ring (lingkaran).

Gambar 2.2 Gambar Topologi Ring

Topologi cincin juga merupakan topologi jaringan dimana setiap titik terkoneksi ke dua titik lainnya, membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.

Berikut adalah ciri-ciri dari topologi ring cincin :

1.    Teknologi IBM yang biasa dipasangkan dengan mesin IBM AS/400

2.    Standar IEEE 802.5

3.    Membentuk “cincin”

4.    Setiap segmen di hubungkan dengan “hub central” MSAU = Multistation Access Unit

5.    Konektor AUI : Attachment User Interface

6.    Teknologi token pasing untuk mengirimkan paket data dalam ring

7.    Jika komputer satu down maka data masih bias mengalir

8.    Discontinue Support

a.    Keuntungan topologi ring :

Ø Hemat Kabel

b.    Kerugian topologi ring:

Ø Peka kesalahan.

Ø Pengembangan jaringan lebih kaku.

2.2.1.3 Topologi Bintang (Star Topology)

Menghubungkan semua kabel pada host ke satu titik utama. Titik ini biasanya menggunakan Hub atau Switch. Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

Gambar 2.3 Gambar Topologi Star

Kelebihan dari topologi ini adalah :

a.    Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.

b.    Tingkat keamanan termasuk tinggi.

c.    Tahan terhadap lalu lintas jaringan yang sibuk.

d.    Penambahan dan pengurangan station dapat dilakukan dengan mudah.

e.    Kekurangan dari topologi ini, jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti. Penanganan dari kekurangan tersebut adalah dengan disiapkannya node tengah cadangan.

Berikut adalah ciri-ciri dari topologi star :

1.    Topologi yang banyak digunakan sampai saat ini.

2.    Perangkat dihubungkan ke sebuah terminal (hub/switch).

3.    Teknologi Ethernet IEEE 802.3.

4.    Disebut 10Base T.

5.    Konektor RJ-45

6.    Jika salah satu komputer down tidak mempengaruhi yang lain & pelacakan kesalahan sangat cepat.

7.    Akses ke komputer lain lebih cepat & mudah untuk di upgrade.

8.    Jaraknya hanya 100 meter.

9.    Mudah upgrade.

 
2.2.1.4 Topologi Bintang yang diperluas (Extended Star Topology).

Topologi Extended Star/Bintang yang diperluas adalah sebuah tipe topologi jaringan yang berbasis topologi bintang yang memiliki satu atau lebih repeater (pengulang sinyal) yang berada diantara simpul utama dan simpul-simpul. Repeater berfungsi untuk memperluas jarak maksimum transmisi hubungan titik-ke-titik antara simpul-simpul dengan simpul utama yang ditopang oleh kekuatan transmiter simpul utama.

Gambar 2.4 Gambar Topologi Extended Star

Berikut adalah ciri-ciri Topologi Extended Star:

• Setiap node berkomunikasi langsung dengan sub node dan sub node berkomunikasi dengan central node dan kembali lagi
• Banyak penghubung melebihi kapasitas pada umumnya

Kelebihan Topologi Extended Star

• Jika satu kabel sub node terputus maka sub node yang lain tidak terganggu

Kekurangan Topologi Extended Star

• Bila central node terputus mka semua node pada setiap sub node juga akan terputus
• Tidak bisa menggunakan kabel yang lower grade

2.2.1.5 Topologi Hirarki (Hierarchical Topology) / Tree

Topologi Hierarchical yang lebih umum dikenal dengan Topolgi Tree (Pohon) merupakan pengembangan dari topologi bus dan juga topologi Bintang dimana media transmisi satu kabel yang bercabang tetapi loop tidak tertutup. Pada topologi Tree dimulai dari suatu titik (Headend) dimana seperti topologi bintang dan dari situlah kemudian beberapa kabel ditarik bercabang lalu pada setiap cabang terhubung ke beberapa terminal dalam bentuk topologi Bus. Topologi jaringan pohon juga sering disebut dengan topologi jaringan bertingkat dengan beberapa tingkatan simpul atau node.

Gambar 2.5 Gambar Topologi Hirarki/Pohon

Berikut adalah Ciri-ciri Topologi Hierarchical/Tree:

• Kombinasi antara topologi bintang dan topologi bus

Kelebihan Topologi Hierarchical/Tree (Pohon)

• Dapat membentuk kelompok yang dibutuhkan

Kelemahan Topologi Hierarchical/Tree (Pohon)

• Bila simpul pada hirarki lebih tinggi tidak berfungsi atau bermaslah maka kelompok lain yang berada dibawahnya akan menjadi tidak efektif.

2.2.1.6 Topologi Mesh (Mesh Topology)

Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software. Komponen utama yang digunakan dalam topologi mesh ini adalah Digital Cross Connect (DXC) dengan satu atau lebih dari dua sinyal aggregate, dan tingkat cross connect (koneksi persilangan) yang beragam pada level sinyal SDH. Topologi jaringan mesh ini menerapkan hubungan antar sentral secara penuh. Jumlah saluran ini harus disediakan untuk membentuk suatu jaringan topologi mesh adalah jumlah sentral dikurangi 1 (n-1, dengan n adalah jumlah sentral). Tingkat kerumitan yang terdapat pada jaringan mesh ini sebanding dengan meningkatnya jumlah sentral yang terpasang. Dengan demikian disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya.

 

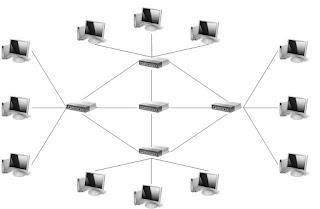

Gambar 2.6 Gambar Topologi Mesh

Berikut adalah ciri-ciri dari topologi mesh :

1.    Konsep Internet.

2.    Tidak ada client server, semuanya bisa bertindak sebagai client server.

3.    Peer to peer.

4.    Bentuk mesh yang paling sederhana adalah array dua dimensi tempat masing-masing simpul saling terhubung dengan keempat tetangganya.

5.    Diameter komunikasi sebuah mesh yang sederhana adalah 2 (n-1).

6.    Koneksi wraparraound pada bagian-bagian ujung akan mengurangi ukuran diameter menjadi 2 ( n/s ).

7.    Topologi mesh ini cocok untuk hal-hal yang berkaitan dengan algoritma yang berorientasi matriks.

a.    Keuntungan topologi mesh :

    Apabila ada salah satu jalur pada komputer putus, komputer masih dapat berhubungan dengan jalur yang lain.

b.    Kerugian topologi mesh :

    Penggunaan ethernet dan kabel yang banyak sehingga membutuhkan dana yang besar.

2.2.2 Topologi Logical (Topologi Logik)

FDDI ( Fiber Distributed-Data Interface )

FDDI merupakan standar komunikasi data dengan menggunakan fiber optic yang panjangnya sampai dengan 200 km. Protokol FDDI berbasis pada protokol Token Ring yang terdiri dari dua Token Ring, yang satu ring berfungsi sebagai ring backup jika seandainya ada ring dari dua ring tersebut yang putus atau saat mengalami masalah kegagalan dalam bekerja. Pada sebuah ring FDDI memiliki kecepatan 100 Mbps.

Token Ring

Token Ring merupakan cara akses pada jaringan yang berbasis teknologi ring (gelang), token ring memiliki kemampuan dalam pengiriman data dengan kecepatan 4Mbps dan kemudian meningkat menjadi 16Mbps.

Peralatan jaringan secara fisik dengan token ring terhubung dalam konfigurasi Topologi Ring dimana data akan dilewatkan dari peralatan satu ke peralatan yang lain secara berurutan.

Ethernet

Ethernet merupakan jenis skenario dalam perkabelan dan pemrosesan sinyal untuk data jaringan komputer. Ethernet menggunakan beberapa metode untuk melakukan enkapsulasi paket data menjadi Ethernet frame, yakni sebagai berikut:

·      Ethernet II (digunakan untuk TCP/IP, dijelaskan pada pengertian internet menggunakan standar Internet Protocol Suite TCP/IP)

·      Ethernet 802.3 (digunakan untuk berkomunikasi dengan Novell NetWare versi 3.11 dan versi sebelumnya)

·      Ethernet 802.2 (digunakan untuk konektivitas dengan Novell NetWare 3.12 dan versi selanjutnya)

·      Ethernet SNAP (digunakan sebagai kompatibilitas dengan sistem Macintosh yang menjalankan TCP/IP)

Setiap format frame Ethernet di atas tidak saling cocok/kompatibel satu dengan lainnya sehingga cukup menyulitkan dalam instalasi jaringan yang bersifat heterogen. Untuk mengatasi masalah tersebut maka lakukan konfigurasi terhadap protokol yang digunakan melalui sistem operasi.

Menentukan Topologi Jaringan dalam membangun komunikasi hubungan antara komputer bisa didasari dari segi ukuran skala jaringan dipergunakan, pembiayaan, tujuan, dan penggunaannya.

2.3.    Faktor – Faktor yang Perlu Mendapat Pertimbangan untuk Pemilihan Topologi

Berikut adalah beberapa faktor yang harus dipertimbangkan dalam pemilihan topologi yang akan digunakan untuk jaringan komputer :

1.    Biaya

Sistem apa yang paling efisien yang dibutuhkan dalam organisasi.

2.    Kecepatan

Sampai sejauh mana kecepatan yang dibutuhkan dalam sistem.

3.    Lingkungan

Misalnya listrik atau faktor–faktor lingkungan yang lain, yang berpengaruh pada jenis perangkat keras yang digunakan.

4.    Ukuran

Sampai seberapa besar ukuran jaringan. Apakah jaringan memerlukan file server atau sejumlah server khusus.

5. Konektivitas

Apakah pemakai yang lain yang menggunakan komputer laptop perlu mengakses jaringan dari berbagai lokasi.

BAB III

PENUTUP

3.1.   SIMPULAN

Topologi jaringan adalah, hal yang menjelaskan hubungan geometris antara unsur-unsur dasar penyusun jaringan yaitu node,link dan station.

Dalam definisi topologi terbagi menjadi dua, yaitu topologi fisik (physical topology) yang menunjukan posisi pemasangan kabel secara fisik dan topologi logik (logical topology) yang menunjukan bagaimana suatu media diakses oleh host.

Dalam perbandingan antara semua topologi yang sudah dijelaskan sebelumnya, topologi yang paling baik digunakan yaitu topologi star karena jika salah satu komputer down tidak mempengaruhi yang lain & pelacakan kesalahan sangat cepat dan akses ke komputer lain lebih cepat & mudah untuk di upgrade
